Laudo de Resistividade do Solo: A Base de um Aterramento Seguro
Para dimensionar projetos de SPDA e Subestações de energia sem superdimensionamento de materiais, é vital conhecer as reais características elétricas e geológicas do solo. A Enertek realiza o ensaio prospecção (Arr. de Wenner) rigorosamente sob as normas NBR 7117 e NBR 15751.
Ciência Aplicada ao seu Projeto (NBR 7117)
A resistividade elétrica do solo (medida em ohms-metro, Ω.m) dita o comportamento das correntes de curto-circuito ou descargas atmosféricas espalhando-se pela malha de terra. Menos achismos, mais ciência.
Nós utilizamos o Método do Arranjo de Wenner: quatro hastes cravadas no solo em linha e igualmente espaçadas. Uma corrente alternada é injetada pelas hastes externas, enquanto as internas medem a queda de tensão. Aumentando progressivamente a distância entre as hastes, o laudo consegue "enxergar" o solo em camadas mais profundas, resultando em precisão absoluta.
Onde o Laudo de Resistividade é Exigido?
Grandes corporações e obras não iniciam o projeto estrutural ou elétrico sem este estudo fundamental.

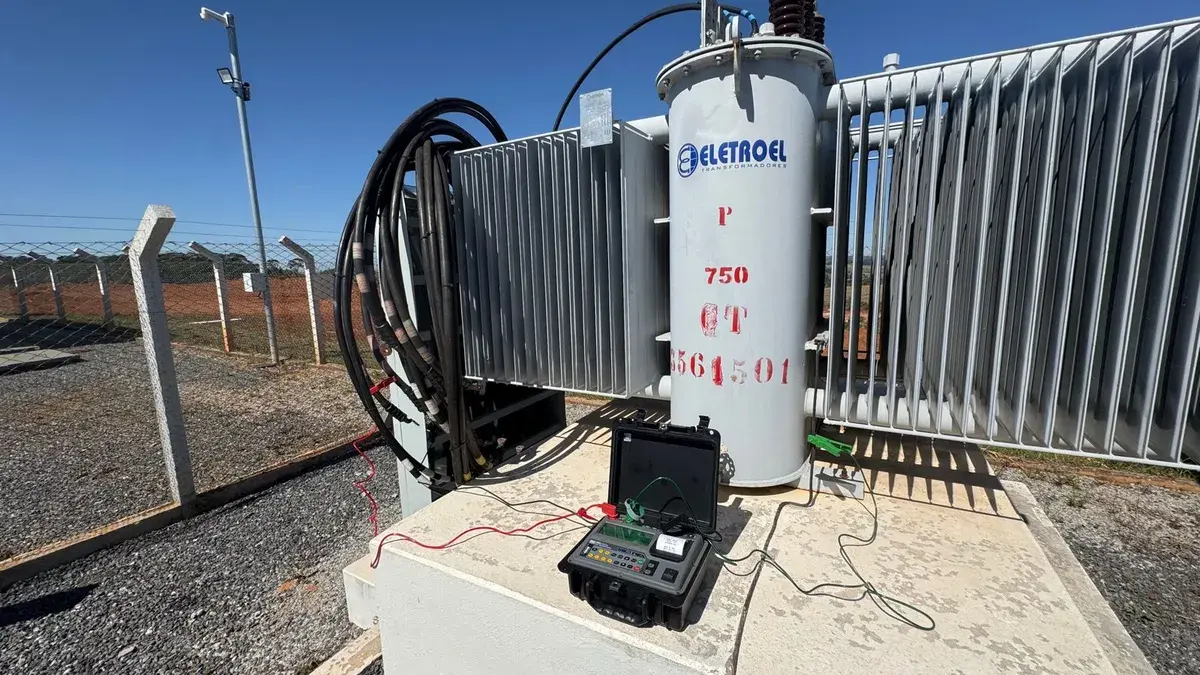

Subestações Média/Alta Tensão
Para o cálculo adequado da Malha de Terra e controle das tensões de passo e toque em subestações de energia (conforme NBR 14039).
Projetos de SPDA Industriais
Dimensionamento do anel de aterramento e das hastes de cobre conforme orientações rigorosas estipuladas na NBR 5419:2015.
Usinas Fotovoltaicas (UFV)
Estabelecimento da malha para usinas solares de grande porte onde o escoamento de falhas e descargas exige dimensionamento perfeito.
Passo a Passo do Laudo (NBR 7117)
Nossa metodologia em campo e em software de estratificação para precisão matemática.
1. Vistoria Prévia do Local
Análise prévia do terreno livre, avaliação de obstáculos físicos (tubulações metálicas enterradas) e planejamento da direção das linhas de sondagem.
2. Cravação e Método de Wenner
Posicionamento das 4 hastes equiespaçadas em linha reta. Variamos o espaçamento (a) logaritmicamente para investigar camadas profundas do terreno.
3. Medições Ortogonais
Executamos o ensaio em mais de uma direção (preferencialmente cruzadas) para descartar inhomogeneidades severas e validar os dados coletados.
4. Estratificação e Modelagem 1D
Os dados de campo são inseridos em software específico, traçando a curva da resistividade e gerando um modelo do solo em multicamadas.
5. Emissão do Relatório com ART
Entrega do laudo completo contendo as curvas, o modelo matemático, os certificados do equipamento e a Anotação de Responsabilidade Técnica (ART).
Integridade do Ensaio
Instrumentos certificados garantem que a resistividade refletida no laudo condiz com a realidade geológica.

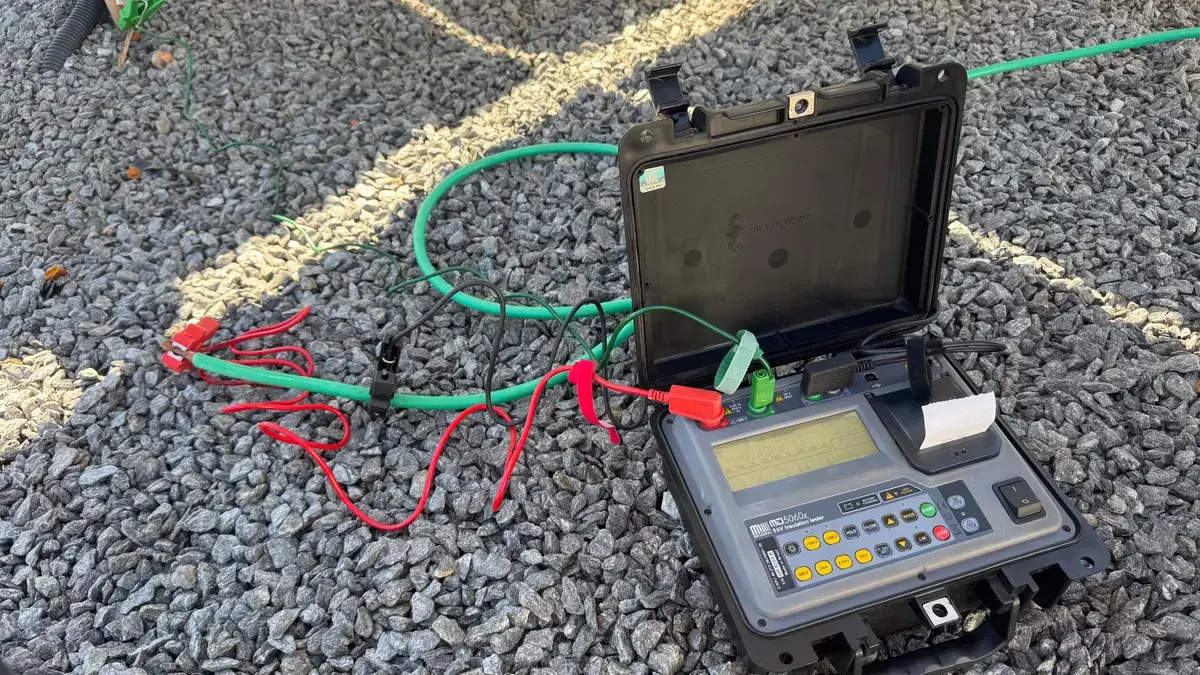

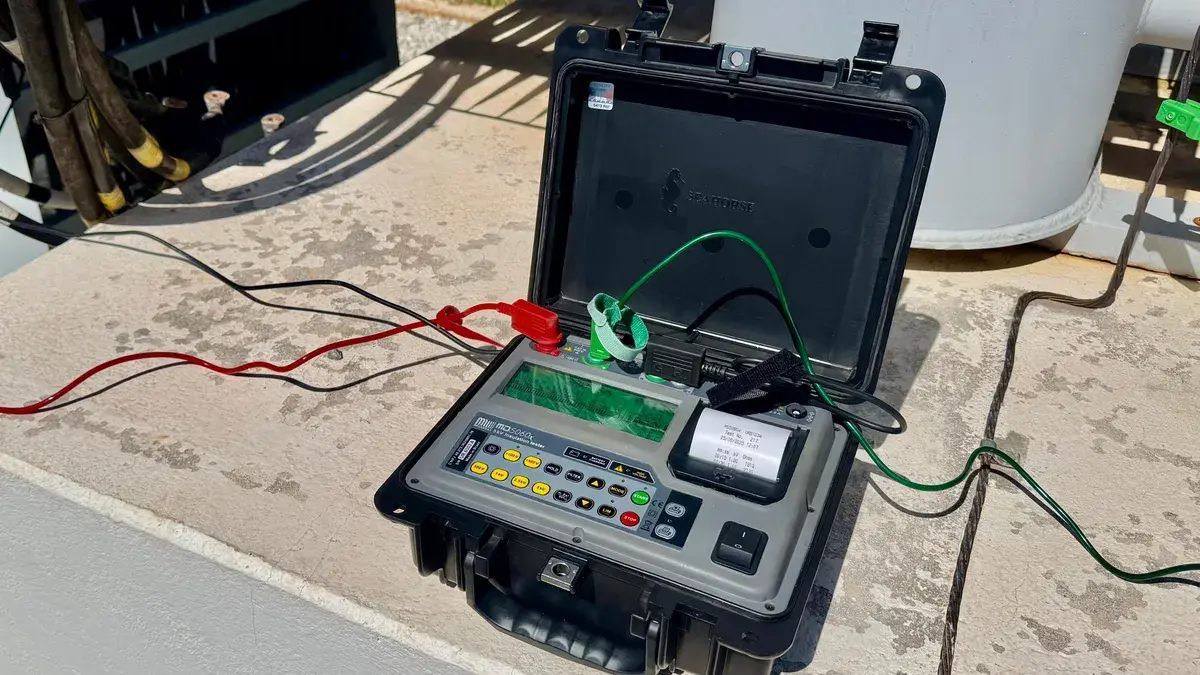

Terrômetro Digital de Alta Precisão
Equipamento para medição de resistência de aterramento e resistividade do solo a quatro terminais, imune a correntes e tensões espúrias (ruídos) prejudiciais aos testes.
Certificação e Calibração INMETRO
Nenhum laudo possui validade técnica ou legal se o instrumento não estiver calibrado. A Enertek assegura a rastreabilidade e precisão do seu investimento.
Conduza seu Projeto com Dados Reais do Solo
Fale com nossos engenheiros, envie a localização da sua obra e entenda a janela de ensaio adequada para emissão do seu Laudo de Resistividade (Wenner).
